Солнечные часы

Локации

Москва (внутри МКАДа)

Лопухинские палаты

Старейшие солнечные часы в Москве.

Локация: Лопухинские палаты у северных ворот Новодевичьего монастыря.
Датировка: конец XVII в.; Лопухинские палаты построены 1687 — 1688 гг.
Состояние: отреставрированы
Тип: вертикальные стенные с полярным гномоном

«Пропавшие» часы Якова Брюса

В 18 в. усадьба принадлежала фельдмаршалу Якову Вилимовичу Брюсу, сподвижнику Петра 1, учёному, астрологу и чернокнижнику; сейчас Московский Городской строительный университет. Не сохранились; сохранился только плинт.

Локация: усадьба графа Мусина-Пушкина на Спартаковской улице, 2, Москва
Конструктор: Яков Брюс
Датировка: Начало XVIII в.
Состояние: не сохранились; сохранился и отреставрирован плинт
Тип: вертикальные стенные

Церковь Воскресения Христова в Кадашах

Храм постройки 1687-1713, вероятно, часы этого же времени; единственные солнечные часы в Москве, установленные на стене храма.

Локация: церковь Воскресения Христова в Кадашах, 2-й Кадашевский пер., 7, Москва
Датировка: ок. 1687-1713
Состояние: отреставрированы
Тип: вертикальные стенные с полярным гномоном

Старое здание МГУ на Моховой

Локация:

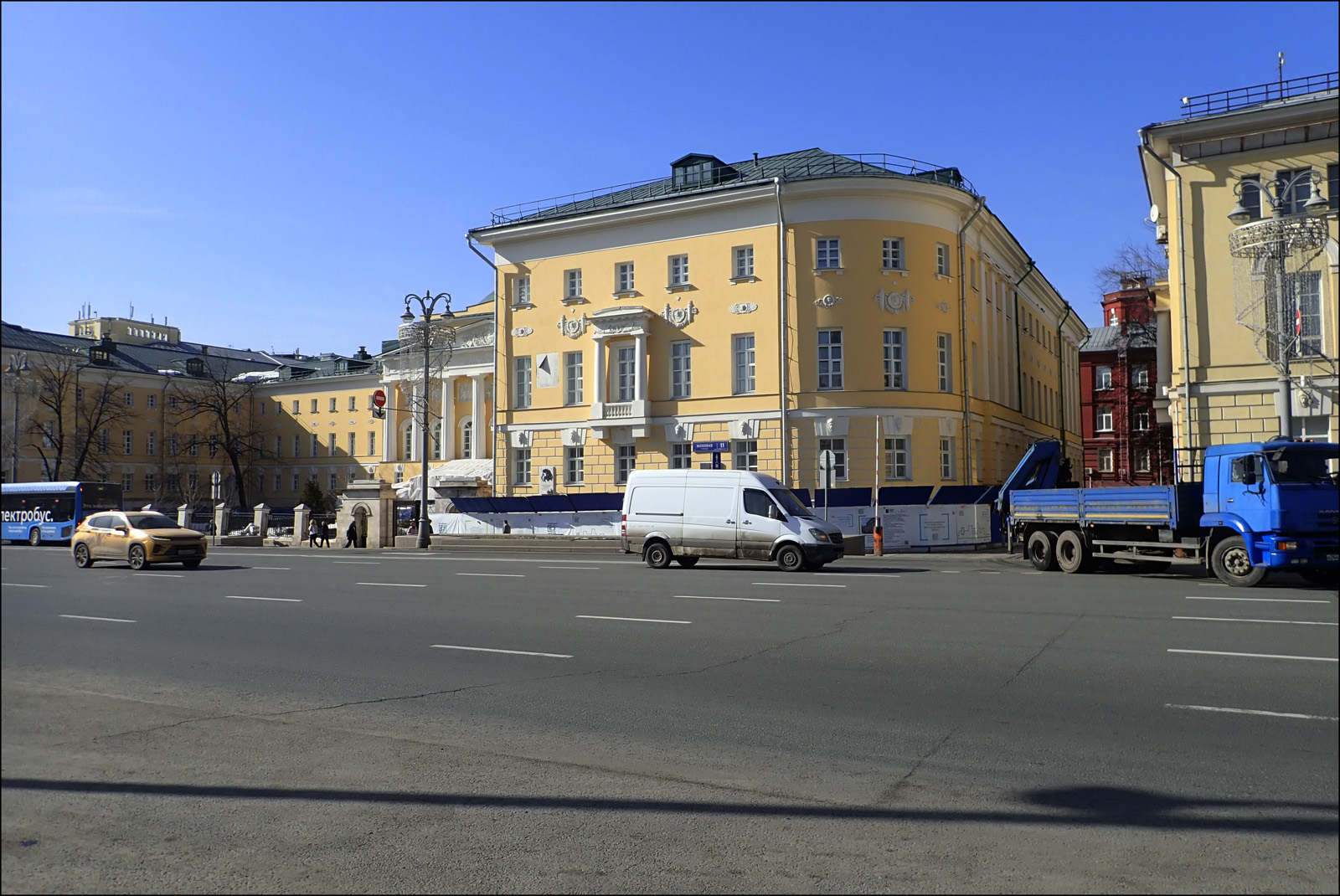

Старое здание МГУ на Моховой, 11

Конструктор:

Изготовлены по расчетам астронома из крепостных крестьян А. Бугрова скульптором И. Витали

Датировка:

ок. 1820 г. или позже 1829 г.

Состояние:

отреставрированы

Тип:

вертикальные фасадные

Назначение:

астрономические

Особенности:

нанесены аналемма с номограммой уравнения времени и линии пелекина

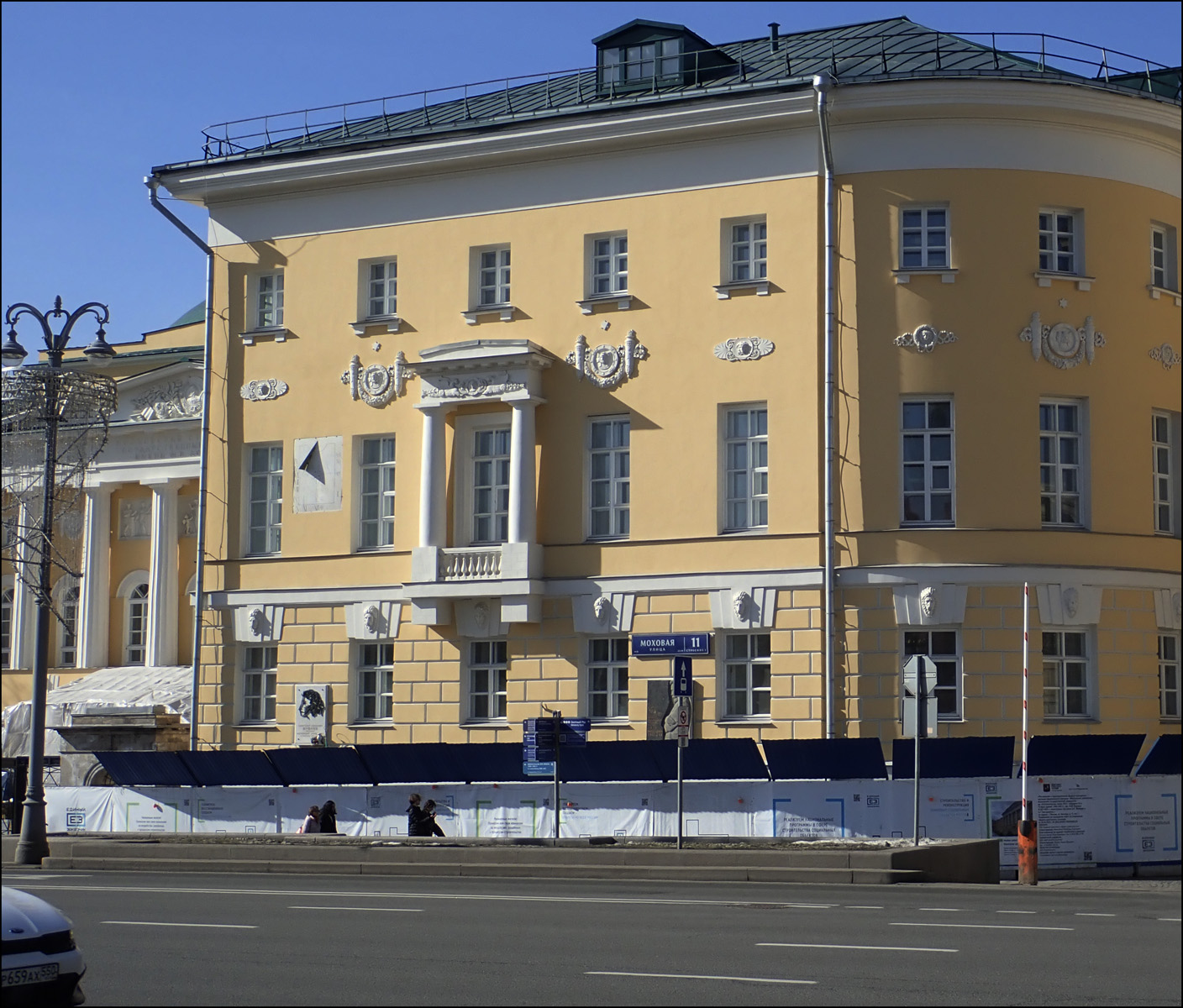

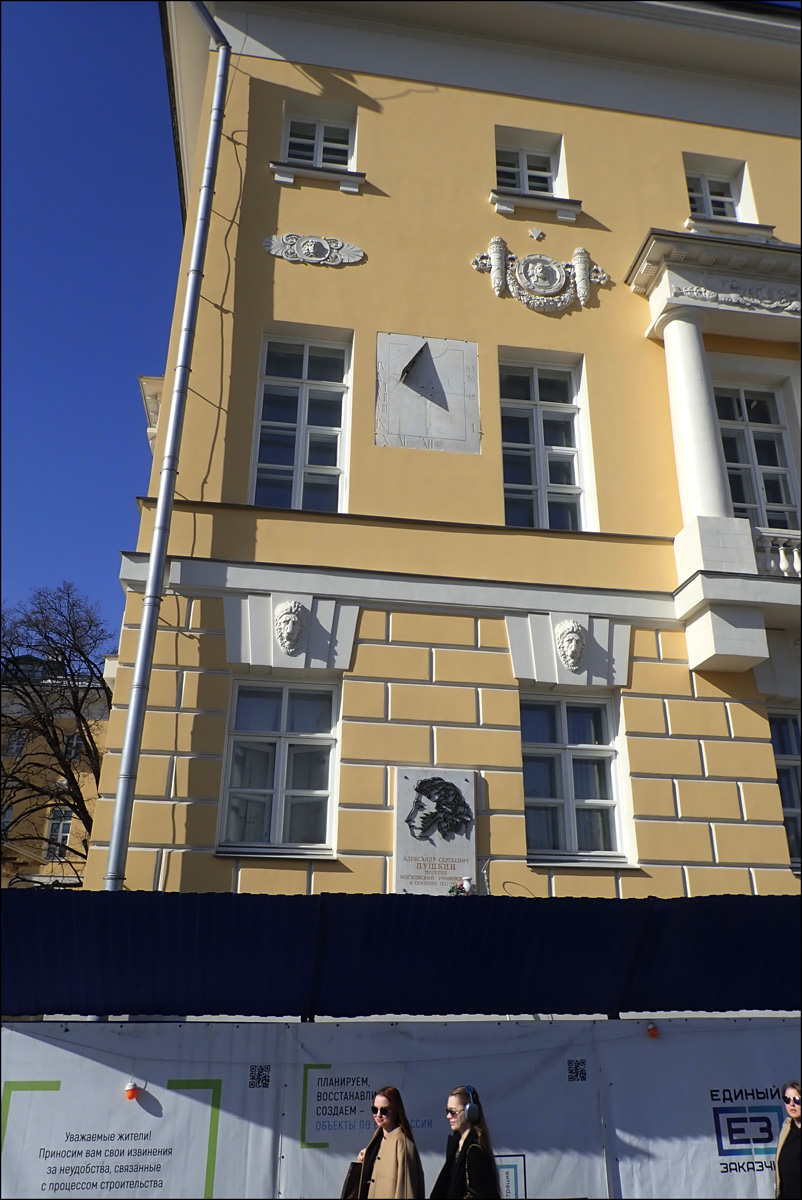

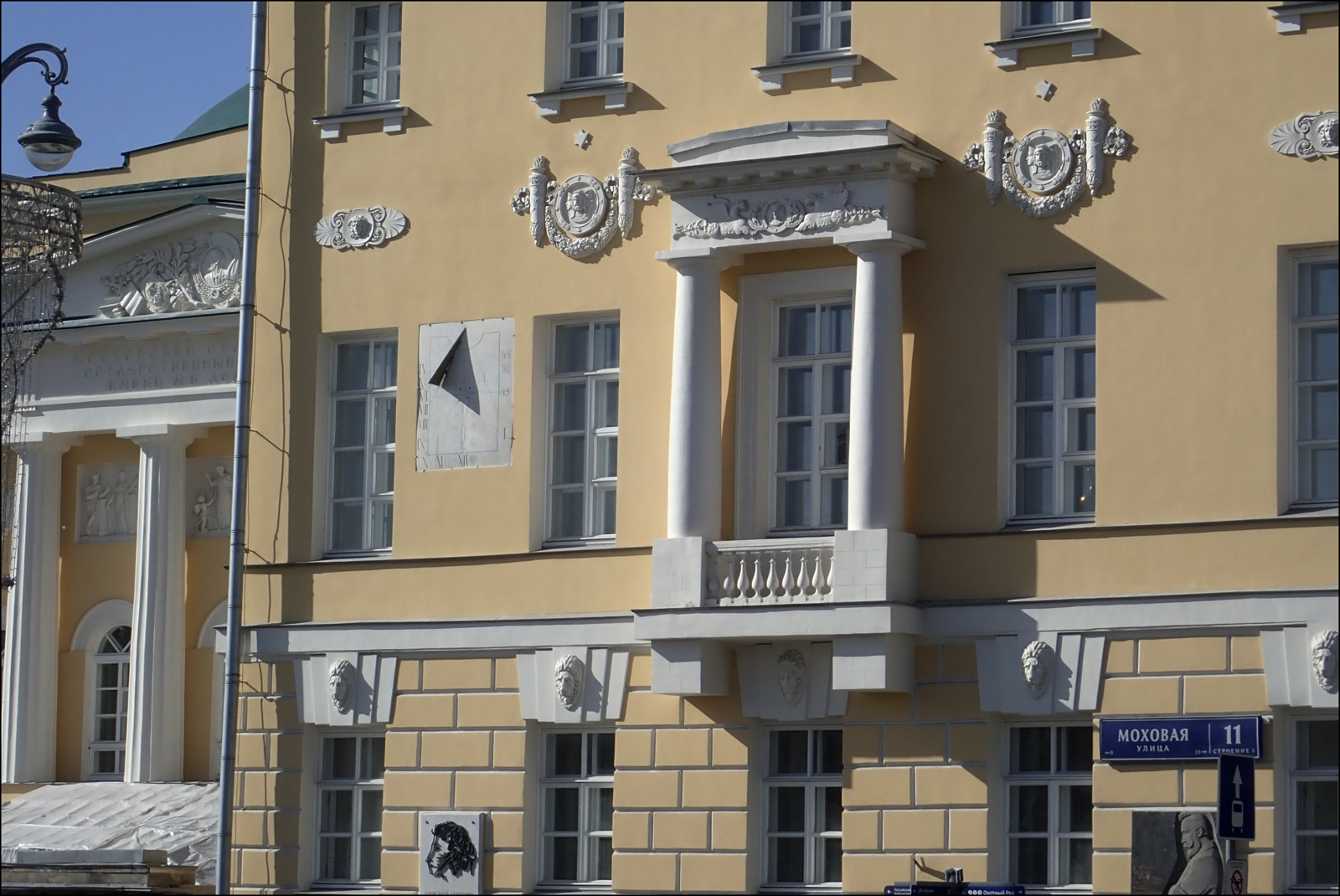

Фасад здания смотрит на востоко-юго-восток, поэтому, во-первых, утром их точность низка и во второй половине дня пользоваться ими невозможно, а во-вторых, разметка кадрана далека от привычной симметрии.

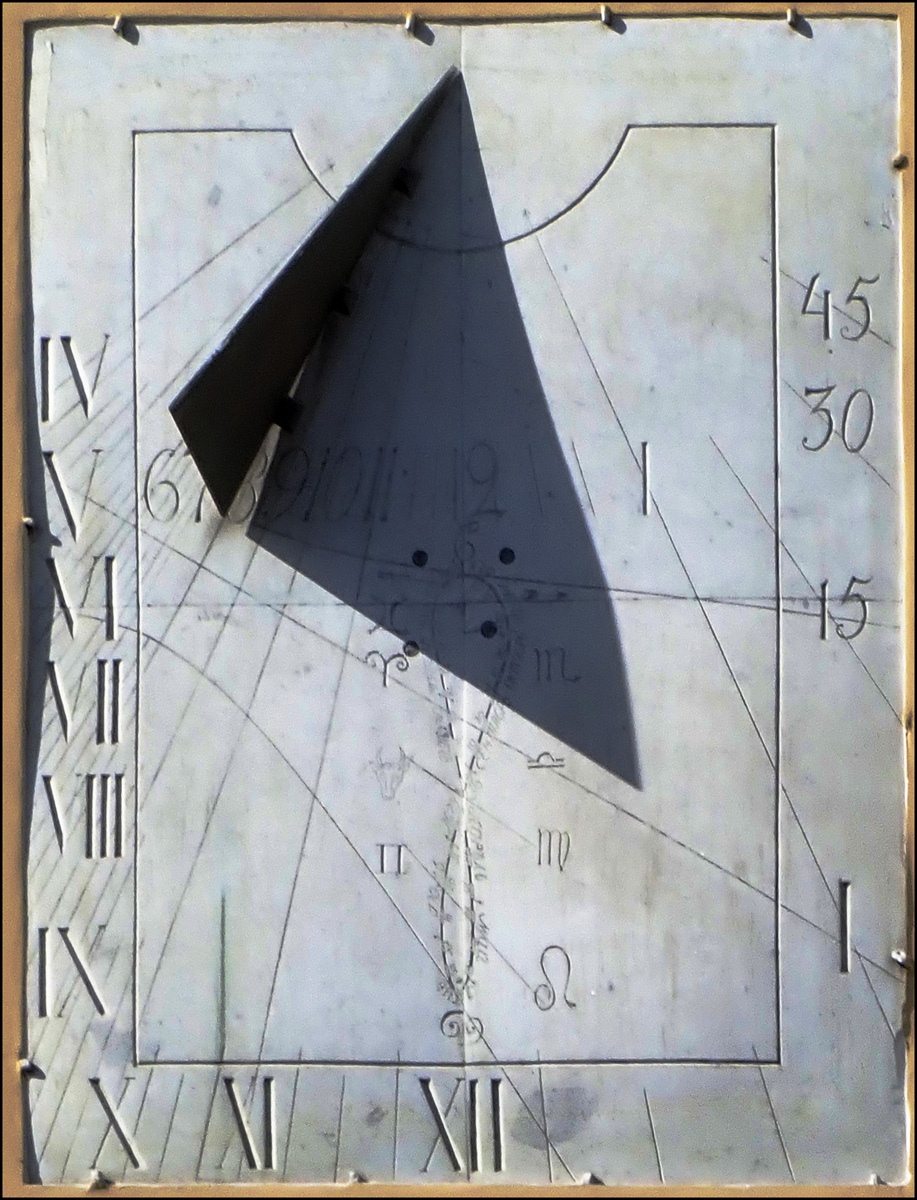

На кадране часов нарисована аналемма, график отклонения истинного (видимого) солнца от т.н. среднего, фиктивного, используемого для измерения гражданского времени. Аналемма, как обычно в гномонике, включает номограмму уравнения времени, поправки истинного солнечного времени к среднему: с одной стороны — годовая шкала с отметками дат, с другой — поправка уравнения времени (на фотографии ее, к сожалению, не разобрать). Годовая шкала удобства ради разбита на зодиакальные знаки; забавно, что вместо символа Тельца ♉ изображена голова быка. На часах нанесены линии пелекина, пересекающие аналемму; таким образом, по тени нодуса (в данном случае им выступает вершина гномона) можно определить дату (если, конечно, угадать сезон :), а далее и искомую поправку.

Таким образом, аналемма позволяет привести истинное солнечное время к среднему. Это запутало большинство комментаторов, которые заявляют, что, де, «часы показывают местное время» вместо солнечного. Увы, нет, изволь сам поправку прибавить и время посчитать. Что ж, попробуем это сделать на примере фотографии.

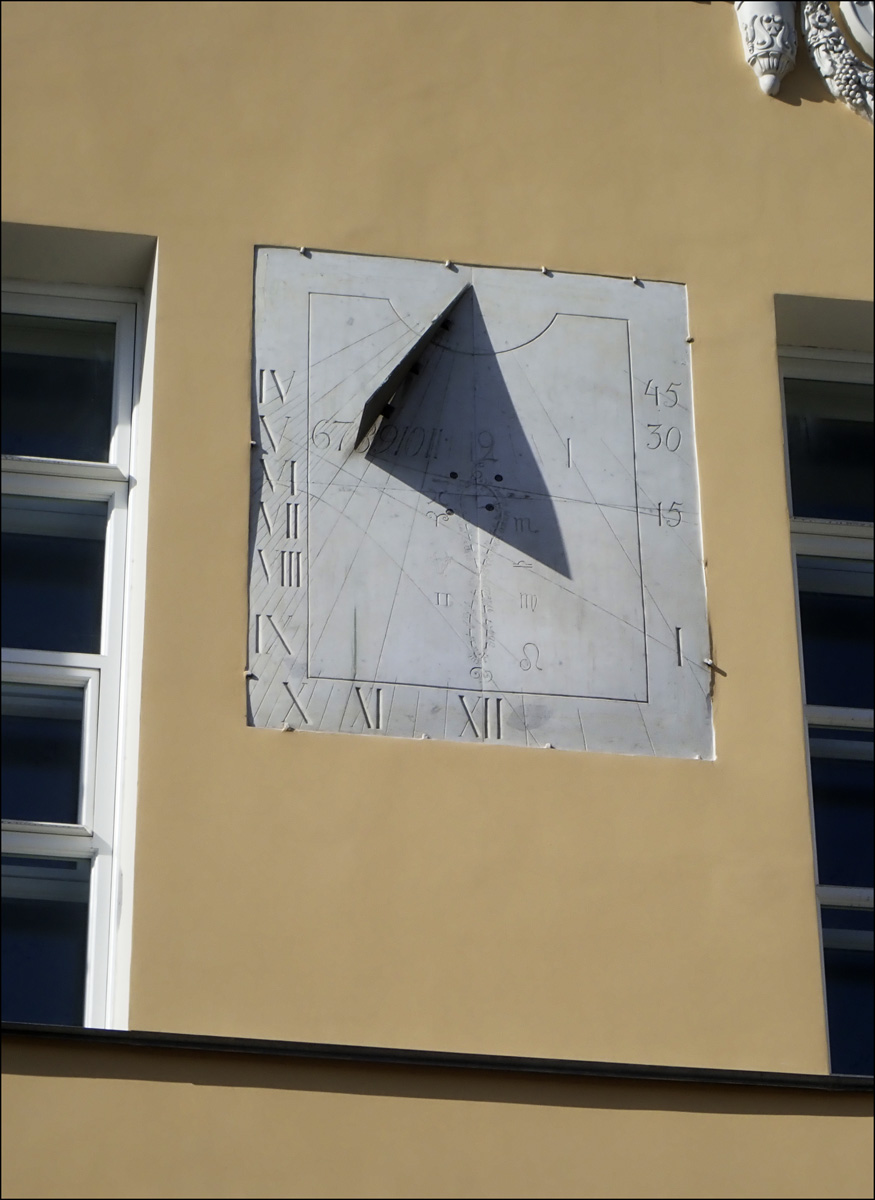

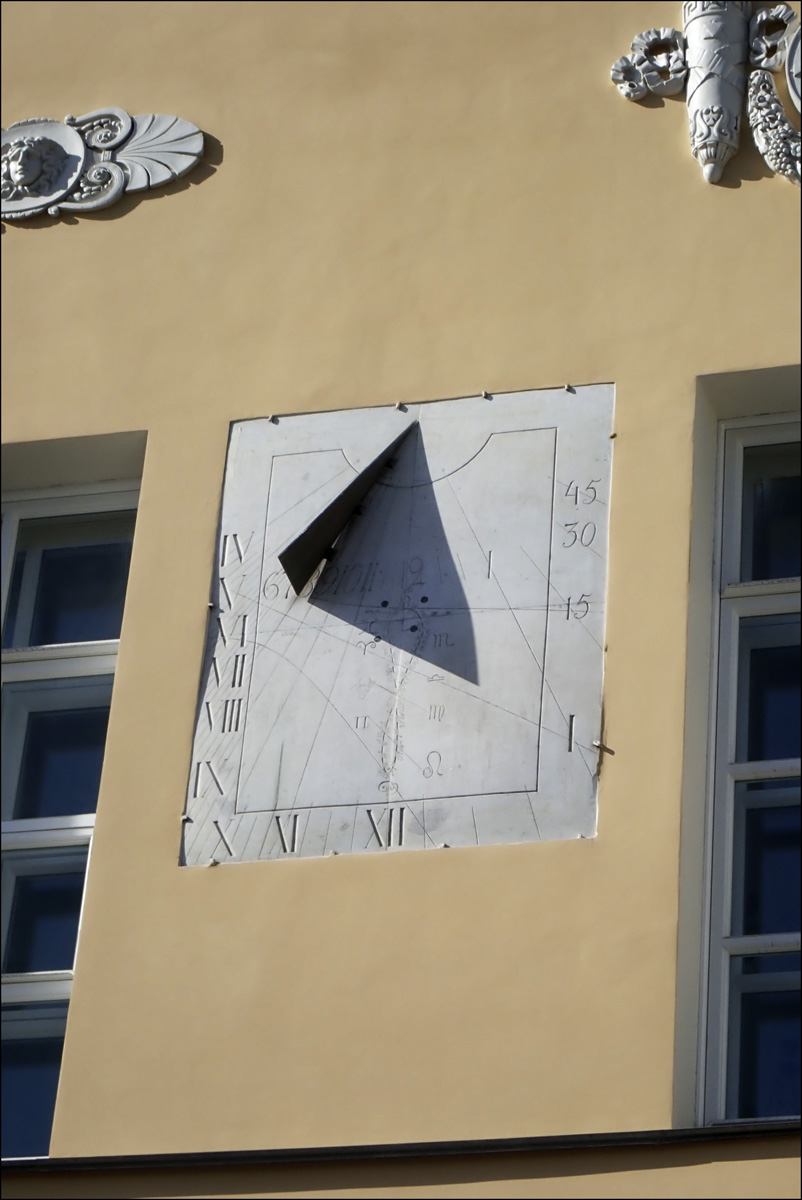

Тень гномона указывает время примерно 12:40. Время года — весна, поэтому тень нодуса между началом Рыб ♓ и началом Овна ♈ (а не между Весами и Скорпионом на осенней ветке номограммы). Не видно, какая поправка на номограмме, но используя уравнение времени на 13 марта (фактическая дата съемки) имеем примерно +9 минут. Долгота часов — 37° 36' = 7° 36' отклонения от оси часового пояса к востоку ~ 31 лишняя минута во временном выражении. Наконец, учтём часовую поправку, т.н. «часовое опережающее время» введённое на территории страны в 2014 году

Итого 12:40 + 0:09 - 0:31 + 1:00 = 13:18. Фактическое время в EXIF снимка — клик! 13:17

Отличная точность, но требует определенных знаний и действий.
